RU系列—詳情介紹
RU型--簡介
RU系列型號由于已進行了安裝孔的加工，就不需要固定法蘭和支撐座。另外，由于采用采用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響。
RU型--用途
RU系列高剛性交叉滾子軸承由于內外環都采用整體結構，具有高剛性，并且帶有安裝孔，安裝時不需要固定法蘭和軸承座，很大程度簡化安裝程序，并且不影響安裝精度，具有較高的旋轉精度和較大的扭矩，同時也能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉的場合。所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。

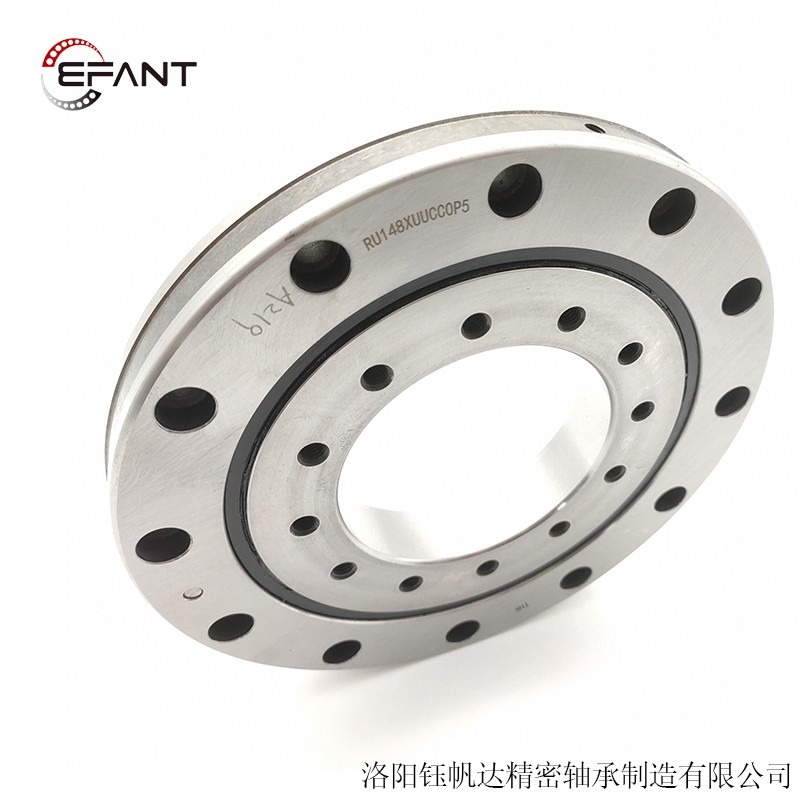

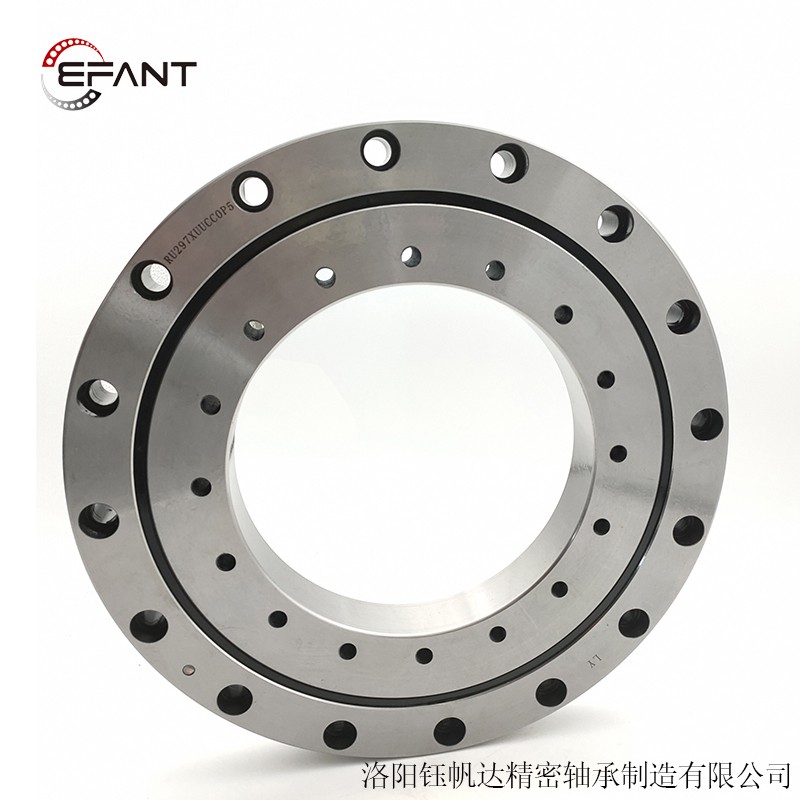

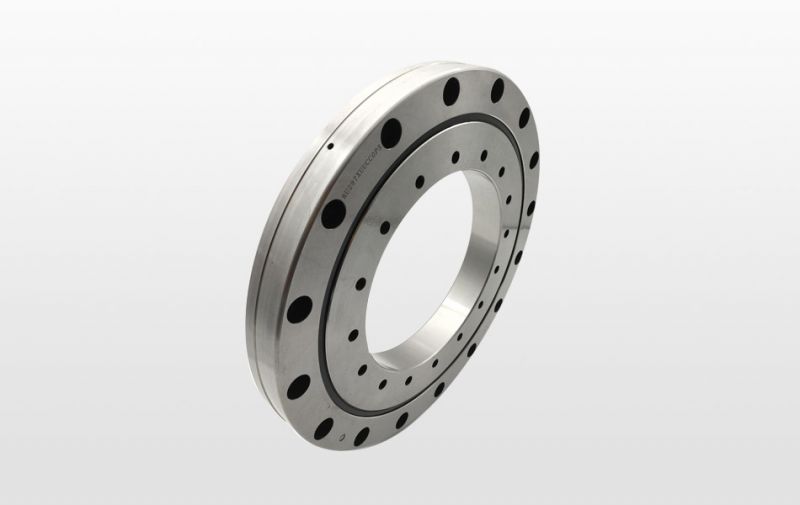

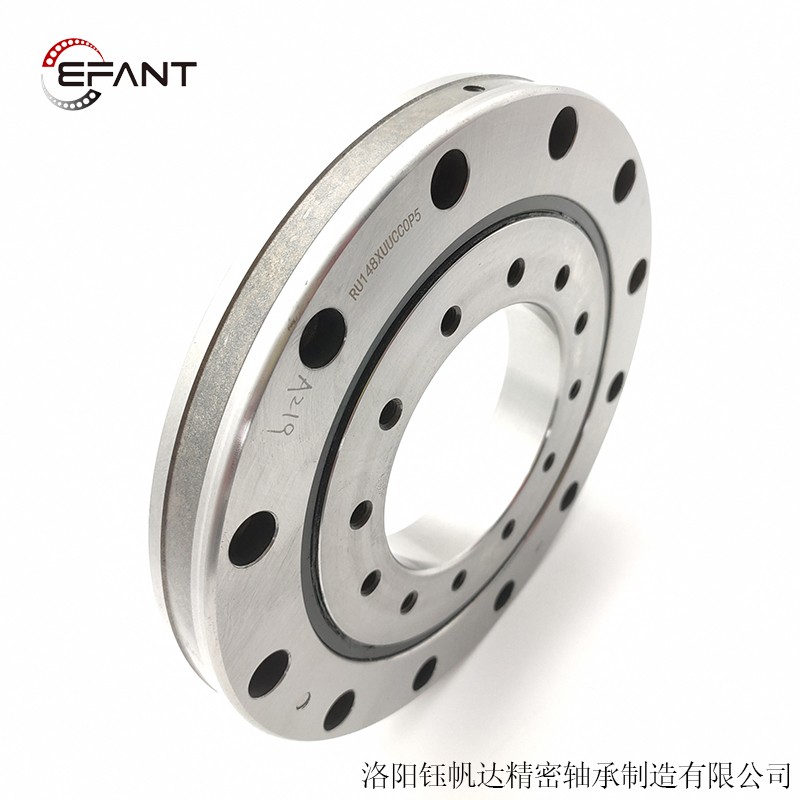

RU型--圖片
RU型--視頻
RU型--參數表
此型號是內外圈整體結構，相對于ERBH型號來說在端面設計有安裝孔，方便端面安裝的結構設計應用，就是不要軸或者軸承座也可以安裝使用。
| 型號 | 內徑 | 公差 | 外徑 | 公差 | 內外圈寬度 | 公差 | 節圓直徑 | 內圈軸肩 | 外圈軸肩 | 內圈安裝孔位置及大小 | 外圈安裝孔位置及大小 | 重量 | ||
| d（mm） | δd（mm） | D（mm） | δD（mm） | B（mm） | δB（mm） | Dpw（mm） | ds（mm） | Dh（mm） | PCD1（mm） | φ/M（mm） | PCD2（mm） | φ/M（mm） | m（Kg） | |
| RU42 | 20 | 0/-0.006 | 70 | 0/-0.009 | 12 | 0/-0.075 | 41.5 | 37 | 47 | 28 | 6-M3 | 57 | 6-3.4-6.5*3.3 | 0.29 |
| RU66 | 35 | 0/-0.008 | 95 | 0/-0.010 | 15 | 0/-0.075 | 66 | 59 | 74 | 45 | 8-M4 | 83 | 8-4.5-8*4.4 | 0.62 |
| RU85 | 55 | 0/-0.009 | 120 | 0/-0.010 | 15 | 0/-0.075 | 85 | 79 | 93 | 65 | 8-M5 | 105 | 8-5.5-9.5-5.4 | 1 |
| RU124G/RU124 | 80 | 0/-0.009 | 165 | 0/-0.013 | 22 | 0/-0.075 | 124 | 114 | 134 | 97 | 10-5.5-9.5*5.4 | 148 | 10-5.5-9.5*5.4 | 2.6 |
| RU124X | 10-M5 | 2.6 | ||||||||||||
| RU148G/RU148 | 90 | 0/-0.010 | 210 | 0/-0.015 | 25 | 0/-0.075 | 147.5 | 133 | 162 | 112 | 12-9-14*8.6 | 187 | 12-9-14*8.6 | 4.9 |
| RU148X | 12-M8 | 4.9 | ||||||||||||
| RU178G/RU178 | 115 | 0/-0.010 | 240 | 0/-0.015 | 28 | 0/-0.100 | 178 | 161 | 195 | 139 | 12-9-14*8.6 | 217 | 12-9-14*8.6 | 6.8 |
| RU178X | 12-M8 | 6.8 | ||||||||||||
| RU228G/RU228 | 160 | 0/-0.013 | 295 | 0/-0.018 | 35 | 0/-0.100 | 227.5 | 208 | 246 | 184 | 12-11-17.5*10.8 | 270 | 12-11-17.5*10.8 | 11.4 |
| RU228X | 12-M10 | 11.4 | ||||||||||||
| RU297G/RU297 | 210 | 0/-0.015 | 380 | 0/0.-020 | 40 | 0/-0.100 | 297.3 | 272 | 320 | 240 | 16-14-20*13 | 350 | 16-14-20*13 | 21.3 |
| RU297X | 0/-0.020 | 16-M12 | 21.3 | |||||||||||
| RU445G/RU445 | 350 | 0/-0.018 | 540 | 0/-0.028 | 45 | 0/-0.100 | 445.4 | 417 | 473 | 385 | 24-14-20*13 | 505 | 24-14-20*13 | 35.4 |
| RU445X | 24-M12 | 35.4 | ||||||||||||
交叉滾子軸承--產品分類
RB型（外環分割、內環旋轉）
RB交叉滾子軸承是交叉圓柱滾子軸承的基本類型。內圈和外圈的尺寸小。其結構是將外環分開，而內圈是一體式設計，適用于需要高內環旋轉精度的零件部位。
RA型（外環分割、內環旋轉）
該系列型號是緊湊型，是將RB型內環和外環的厚度減小。適用于要求重量輕且設計緊湊的零件部位，例如機器人和機械手的旋轉零件部位。
RU型（內、外環一體）
由于該系列已進行了裝置孔的加工，因此無需固定法蘭和支撐座。另外，由于是一體的內外環結構（帶座），該裝置幾乎對性能沒有影響，因此可以獲得穩定的旋轉精度和扭矩?？捎糜谕猸h(huán)和內環旋轉。
CRBH型（內外環一體）
CRBH系列型號內、外環都是一體結構，用于外環和內環旋轉。
RW雙列型（內外圈一體型）
此型號是雙列滾道結構的交叉圓柱滾子結構，內外圈為整體結構，單列滾子單向排列不交叉，兩列圓柱滾子90°交叉佩列在兩個90°V型滾道內，內外圈端面上設計有安裝孔，方便端面安裝的結構設計。
SX型（外圈分割型）
SX系列型號結構與RB系列類似，外環是兩分割的結構，通過三個彈簧卡環連接，內環一體設計，適用于要求內環旋轉精度高的地方。
XU和XSU型（內、外環體型）
此兩型號的交叉圓柱滾子軸承內外圈均為整體結構，可以直接進行端面安裝。
RE型（內環分割、外環旋轉）
該系列是從RB型的設計概念衍生而來的新型，其主要尺寸與RB型相同。其結構是：內環為分割式，外環為一體式設計，適用于要求外環旋轉精度高的零件部位。
