SX系列—詳情介紹
SX系列--簡介
SX系列型號結構與RB系列類似，外環是兩分割的結構，通過三個彈簧卡環連接，內環一體設計，適用于要求內環旋轉精度高的地方。
SX系列--用途
SX系列在相同的軸徑情況下比RB系列有更小的截面尺寸，由于采用了超薄設計，外圈和內圈沒有安裝孔，安裝時需要法蘭和支撐座固定，適用于內圈旋轉的應用場合。所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。

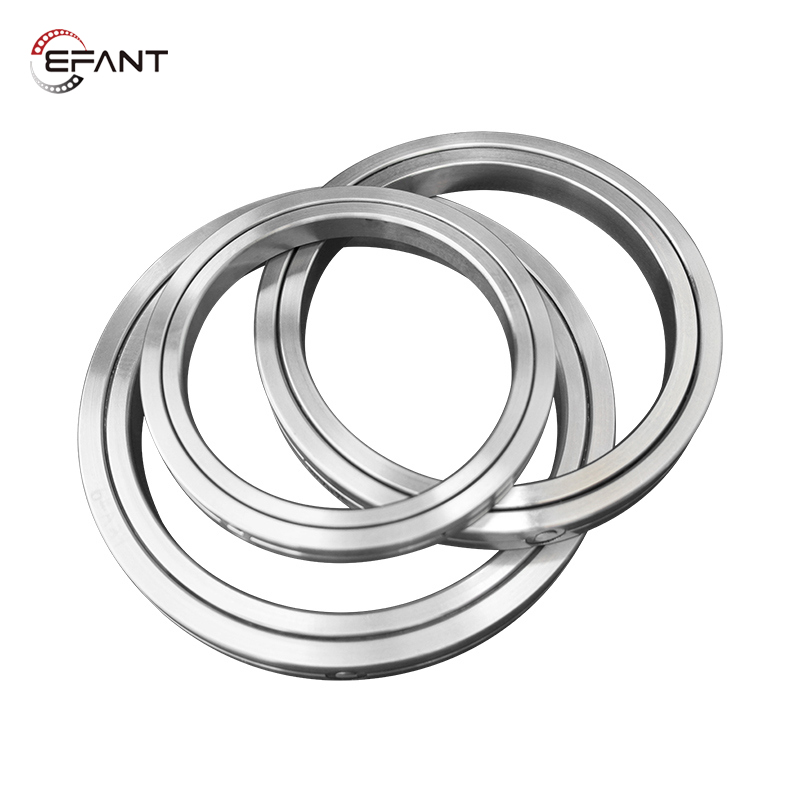

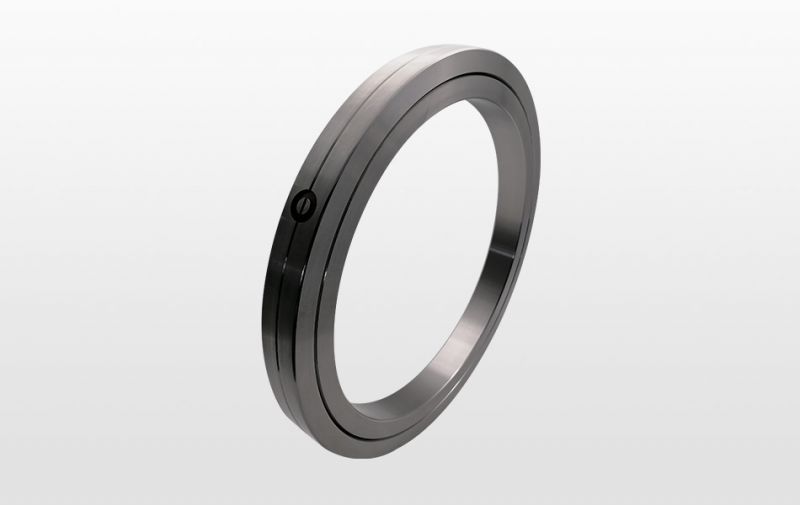

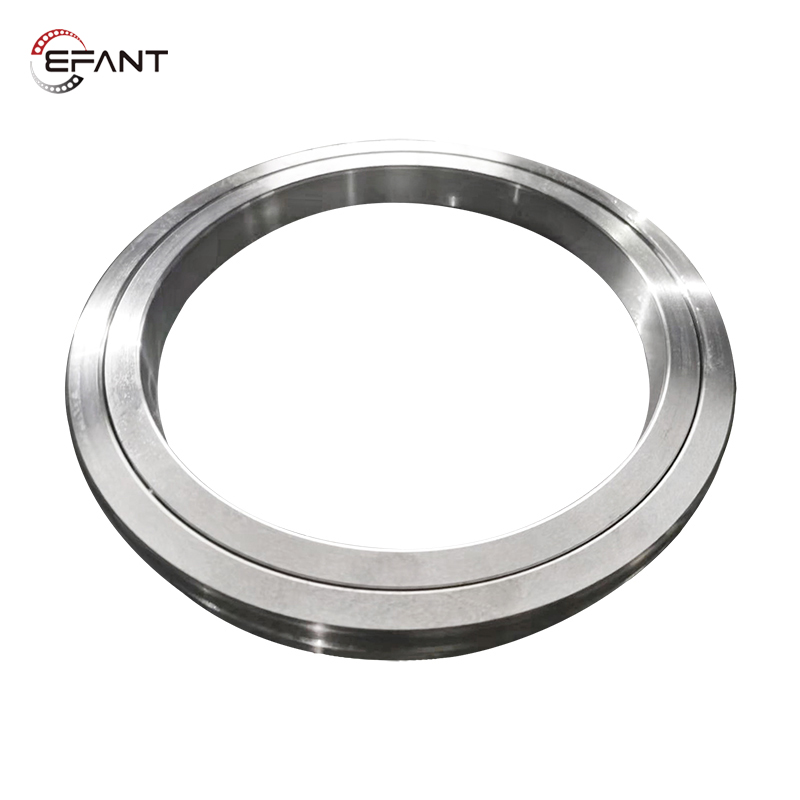

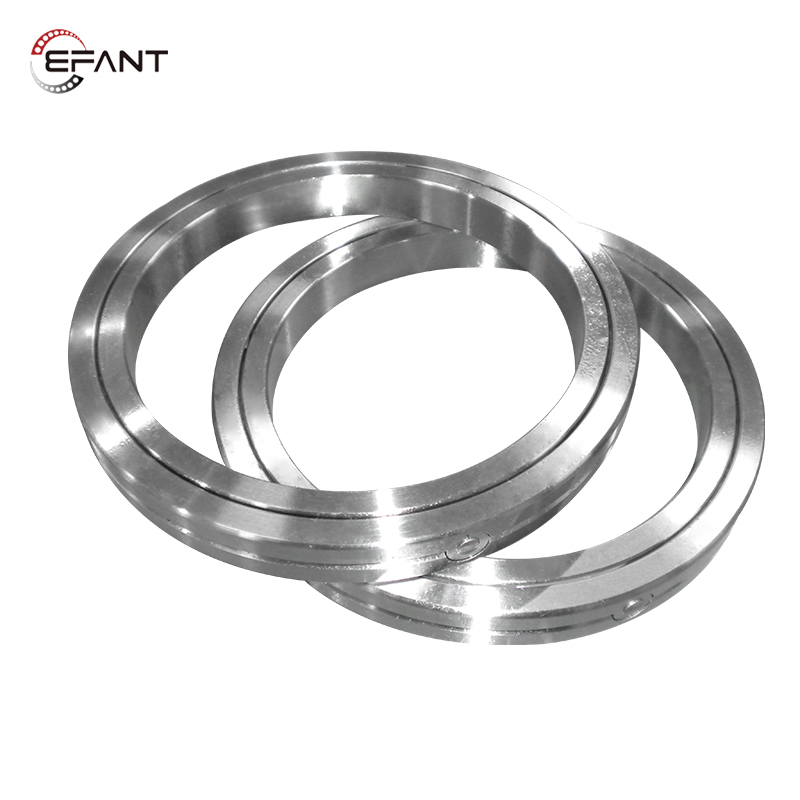

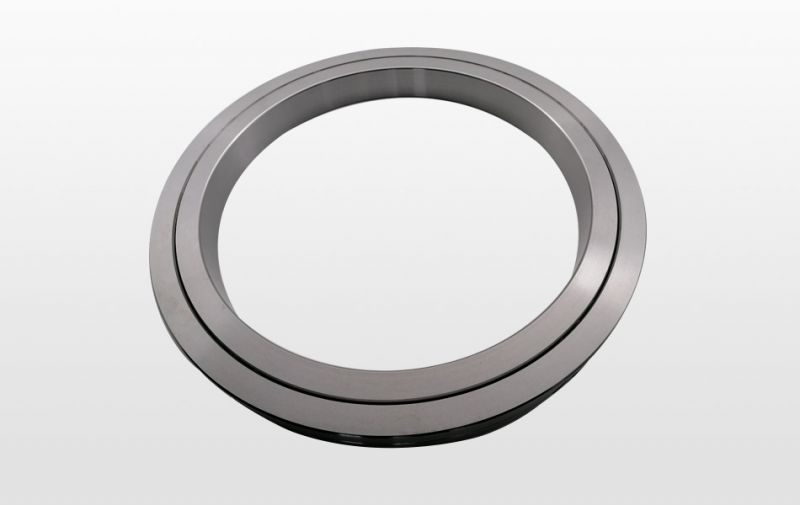

SX系列--圖片
SX系列--視頻
SX系列--參數表

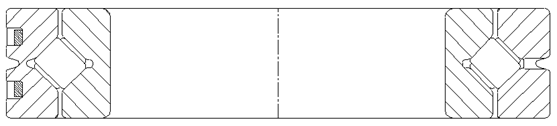

此型號的交叉圓柱滾子軸承是按照深溝球軸承618系列設計的，圓柱滾子呈90°夾角按照1:1交叉排列在兩個90°的V型滾道之間，內圈為整體結構，外圈剖分為軸向上下兩部分，在圓周方向上用3個連接環連接起來，內外圈之間沒有密封圈。
| 型號 | 內徑 | 公差 | 外徑 | 公差 | 內圈寬度 | 公差 | 外圈寬度 | 公差 | 節圓直徑 | 內圈軸肩 | 外圈軸肩 | 重量 |
| d（mm） | δd（mm） | D（mm） | δD（mm） | B（mm） | δB（mm） | B1（mm） | δB1（mm） | Dpw（mm） | ds（mm） | Dh（mm） | m（Kg） | |
| SX011814 | 70 | 0.004/-0.015 | 90 | 0/-0.022 | 10 | 0/-0.010 | 10 | ±0.060 | 80 | 77 | 83 | 0.3 |
| SX011818 | 90 | 0.004/-0.018 | 115 | 0/-0.022 | 13 | 0/-0.010 | 13 | ±0.060 | 102 | 98.1 | 105.9 | 0.4 |
| SX011820 | 100 | 0.004/-0.018 | 125 | 0/-0.025 | 13 | 0/-0.010 | 13 | ±0.060 | 112 | 108.1 | 115.9 | 0.5 |
| SX011824 | 120 | 0.004/-0.018 | 150 | 0/-0.025 | 16 | 0/-0.010 | 16 | ±0.060 | 135 | 130.2 | 139.8 | 0.8 |
| SX011828 | 140 | 0.004/-0.021 | 175 | 0/-0.025 | 18 | 0/-0.010 | 18 | ±0.060 | 157 | 151.6 | 162.4 | 1.1 |
| SX011832 | 160 | 0.004/-0.021 | 200 | 0/-0.029 | 20 | 0/-0.025 | 20 | ±0.100 | 180 | 174 | 186 | 1.7 |
| SX011836 | 180 | 0.004/-0.021 | 225 | 0/-0.029 | 22 | 0/-0.025 | 22 | ±0.100 | 202 | 195.4 | 208.6 | 2.3 |
| SX011840 | 200 | 0.004/-0.024 | 250 | 0/-0.029 | 24 | 0/-0.025 | 24 | ±0.100 | 225 | 217.8 | 232.2 | 3.1 |
| SX011848 | 240 | 0.005/-0.024 | 300 | 0/-0.032 | 28 | 0/-0.025 | 28 | ±0.100 | 270 | 261.6 | 278.4 | 5.3 |
| SX011860 | 300 | 0.005/-0.027 | 380 | 0/-0.036 | 38 | 0/-0.050 | 38 | ±0.140 | 340 | 328.6 | 351.4 | 12 |
| SX011868 | 340 | 0.007/-0.039 | 420 | 0/-0.040 | 38 | 0/-0.050 | 38 | ±0.140 | 380 | 368.6 | 391.4 | 13.5 |
| SX011880 | 400 | 0.007/-0.029 | 500 | 0/-0.040 | 46 | 0/-0.050 | 46 | ±0.150 | 450 | 436.2 | 463.8 | 24 |
| SX0118/500 | 500 | 0.008/-0.032 | 620 | 0/-0.044 | 56 | 0/-0.050 | 56 | ±0.160 | 560 | 543.2 | 576.8 | 44 |
交叉滾子軸承--產品分類
RB型（外環分割、內環旋轉）
RB交叉滾子軸承是交叉圓柱滾子軸承的基本類型。內圈和外圈的尺寸小。其結構是將外環分開，而內圈是一體式設計，適用于需要高內環旋轉精度的零件部位。
RA型（外環分割、內環旋轉）
該系列型號是緊湊型，是將RB型內環和外環的厚度減小。適用于要求重量輕且設計緊湊的零件部位，例如機器人和機械手的旋轉零件部位。
RU型（內、外環一體）
由于該系列已進行了裝置孔的加工，因此無需固定法蘭和支撐座。另外，由于是一體的內外環結構（帶座），該裝置幾乎對性能沒有影響，因此可以獲得穩定的旋轉精度和扭矩?？捎糜谕猸h(huán)和內環旋轉。
CRBH型（內外環一體）
CRBH系列型號內、外環都是一體結構，用于外環和內環旋轉。
RW雙列型（內外圈一體型）
此型號是雙列滾道結構的交叉圓柱滾子結構，內外圈為整體結構，單列滾子單向排列不交叉，兩列圓柱滾子90°交叉佩列在兩個90°V型滾道內，內外圈端面上設計有安裝孔，方便端面安裝的結構設計。
SX型（外圈分割型）
SX系列型號結構與RB系列類似，外環是兩分割的結構，通過三個彈簧卡環連接，內環一體設計，適用于要求內環旋轉精度高的地方。
XU和XSU型（內、外環體型）
此兩型號的交叉圓柱滾子軸承內外圈均為整體結構，可以直接進行端面安裝。
RE型（內環分割、外環旋轉）
該系列是從RB型的設計概念衍生而來的新型，其主要尺寸與RB型相同。其結構是：內環為分割式，外環為一體式設計，適用于要求外環旋轉精度高的零件部位。
